螺旋伞齿轮的概述及类型介绍

发布日期:[2021-09-23]     点击率:

螺旋伞齿轮是齿轮紧固件产品中使用极为广泛的一种,因其传动效率高、结构紧凑等优点从而深受大众的喜爱。下面就让宏宇螺旋伞齿轮厂家为大家介绍一下伞齿轮的概述及类型吧!

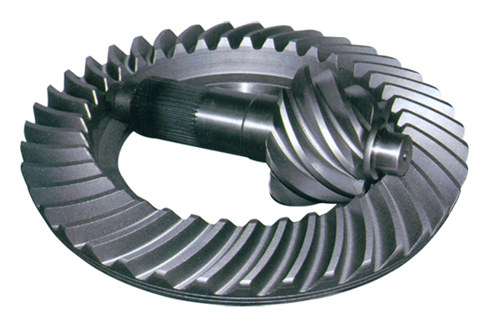

螺旋伞齿轮

一、螺旋伞齿轮概述


1.优点:传动效率高;工作可靠、寿命长;传动比准确;结构紧凑;功率和速度适用范围很广。


2.缺点: 制造成本高;精度低时振动和噪声较大;不宜用于轴间距离较大的传动。


3.设计齿轮——设计确定齿轮的主要参数以及结构形式


主要参数有:模数m、齿数z、螺旋角β以及齿宽b、中心距a、直径(分度圆、齿顶圆、齿根圆)、变位系数、力的大小。


直伞齿轮

常见的齿轮是直齿圆柱齿轮,用于大齿轮减速。直齿轮上的齿是直的,并在不同的轴上平行安装。直齿圆柱齿轮是用于洗衣机、螺丝刀、发条闹钟,和其他设备。因为齿轮啮合和碰撞,每一次撞击都会产生巨大的噪音并引起振动,这就是为什么在汽车等机械上不使用直齿圆柱齿轮的原因。一个正常的齿轮比范围为1:16:1。


螺旋伞齿轮

由于齿相互作用的原因,斜齿轮与正齿轮相比工作更平稳和安静。斜齿轮上的齿与齿轮表面成一定角度切割。当两个齿开始接合时,接触是逐渐的 - 从齿的一端开始并在齿轮旋转到完全接合时保持接触。典型的螺旋角范围约为15-30度。推力载荷直接随着螺旋角的切线的大小而变化。螺旋是变速器中常用的齿轮。它们还产生大量推力,并使用轴承来帮助支撑推力负载。斜齿轮可用来将旋转角度调整90度。当安装在垂直轴上时。它的正常传动比范围是3:2到10:1。


锥齿轮

锥齿轮用于改变轴的旋转方向。锥齿轮有直齿,螺旋或准双曲面形状的齿。直齿与正齿轮有相似的特性,啮合时也有很大的影响。与正齿轮类似,直齿锥齿轮的正常传动比范围是3:25:1。


螺旋伞齿轮的操作与斜齿轮相同。与直齿相比,它们产生较少的振动和噪音。螺旋斜面的右侧是齿的外半部分,倾斜于从轴平面顺时针方向行进。螺旋斜角的左手按逆时针方向行进。正常齿轮比范围是3:2到4:1。


准双曲面齿轮是一种螺旋齿轮,其形状是旋转双曲面而不是圆锥形。准双曲面齿轮将小齿轮置于齿圈或冠轮上。这允许小齿轮的直径更大并且提供更多的接触面积。


小齿轮和齿轮通常总是相反的,小齿轮的螺旋角通常大于齿轮的角度。准双曲面齿轮由于其较大的传动比而被用于动力传动系统。正常齿轮比范围是10:1200:1。
